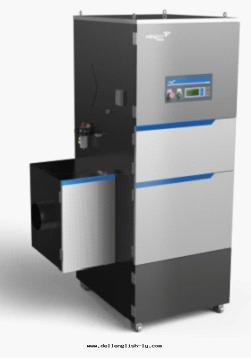

一、抽排處理主機
1、主要功能特點
◆ 主要用于處理機動車尾气中的颗粒物；
◆ 适用于輕、重型柴油車與汽油車两条檢測線的尾气處理；
◆ 颗粒物过濾濾筒采用特殊工藝，使用壽命长，且更換方便；
◆ 采用手動、定时和定壓差等智能組合的反吹方式，有效的延长了 濾筒的使用壽命；
◆ 具有完善的自診斷功能、狀态指示功能和警示功能；
◆ 具有急停保護功能和檢測过程中打開門自動停止檢測的保護功能。
2、主要技術參數
◆ 主要指标：
處理風量：2400m³/h
颗粒物过濾效率：≥99.5%
◆ 電源：AC380V、三相四線
◆ 功耗：5.5KW
◆ 重量：約430kg
◆ 外形尺寸：1200（长）*970（宽）*2140mm（高）
◆ 噪声：<70dB

二、标配件：

•  抽气組件：




• 二分器：





三、 選配件：


•  進气口風井蓋：



• 出气口風井蓋：


三、現场配套使用建議方案：

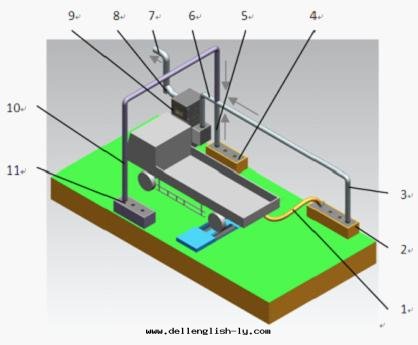

1、地面方案：



 1、抽气組件  2、防火沟1  3、抽气支管1  4、防火沟2    5、抽气支管2  6、抽气總管
    7、出气管  8、两分器  9、抽排處理主機  10、抽气支管3  11、防火沟3

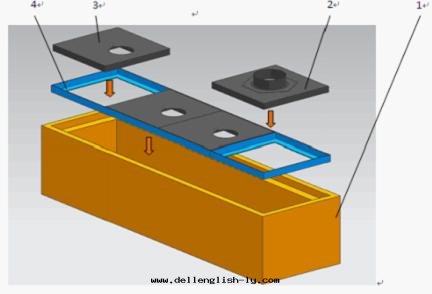

防火沟示意图：

1、  防火沟  2、出气風井蓋  3、進气風井蓋  4、風井框架
注意事項：

• 防火沟1 ：需配備3个進气風井蓋和1个出气風井蓋；
• 防火沟2和防火沟3 ：各需配備2个進气風井蓋和1个出气風井蓋；
• 各防火沟出口到設備入口之間的抽气支管與抽气總管加起来的總长度不超过20米，例：抽气支管1+抽气總管<20米；抽气支管2+抽气總管<20米；抽气支管3+抽气總管<20米；
• 抽气支管材料为鍍鋅闆，直徑200mm；抽气總管材料为鍍鋅闆，直徑200mm；出气管材料为鍍鋅闆，直徑250mm。

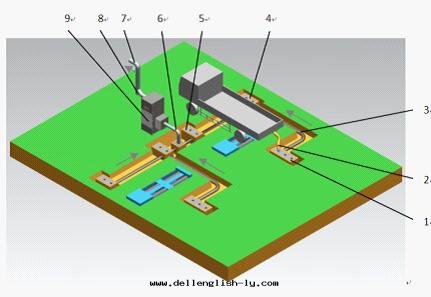

2、地下方案：

1、防火沟1  2、抽气組件  3、抽气支管  4、防火沟2   5、防火沟3  6、抽气總管
            7、出气管  8、两分器  9、抽排處理主機
注意事項：

• 防火沟1 ：需配備3个進气風井蓋；
• 防火沟2和防火沟3 ：各需配備2个進气風井蓋；
• 各防火沟出口到設備入口之間的抽气支管與抽气總管加起来的總长度不超过20米；
• 預埋抽气支管材質請選择Q235A，以防材質老化導致管路堵塞；
• 抽气總管材料为鍍鋅闆，直徑200mm；出气管材料为鍍鋅闆，直徑250mm。
